在系统新的Operate界面上，选择调试—>HMI—>报警文本界面中，有三种报警文本我们可以编辑：

制造商PLC报警文本
制造商循环报警文本
制造商零件程序消息文本

如下图所示，第一种PLC的报警文本大家比较熟悉了，在简明调试手册中也有详细的描述，本期重点介绍后两种文本的编辑、使用。

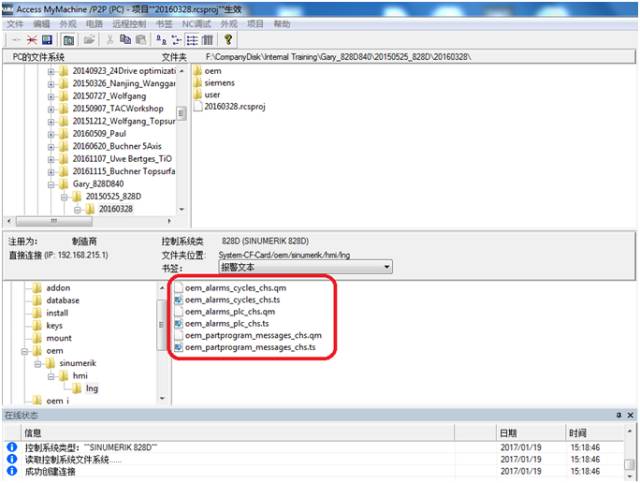

 如果建立了相关报警后，会有三种报警文件存储在报警文本目录下，如下图：

 1. 制造商循环报警文本

顾名思义，在循环中可设置的报警文本，即在 NC 程序中也可以设置报警，方便客户进行报警编程。通过指令“SETAL”并在圆括号中写入报警号，从而编程并触发报警。

报警号适用的范围在 60000 和69999 之间，其中60000 到 64999 用于西门子循环（被占用），65000 到69999供用户使用。注意选择了此种报警文本编辑后，编辑的报警号只能在65000 到69999之间，编辑情况如下图所示。报警需要在一个独立的程序段中编程。

 举例：

N100 SETAL (65000)    ；设置报警号 65000

2. 制造商零件程序消息文本

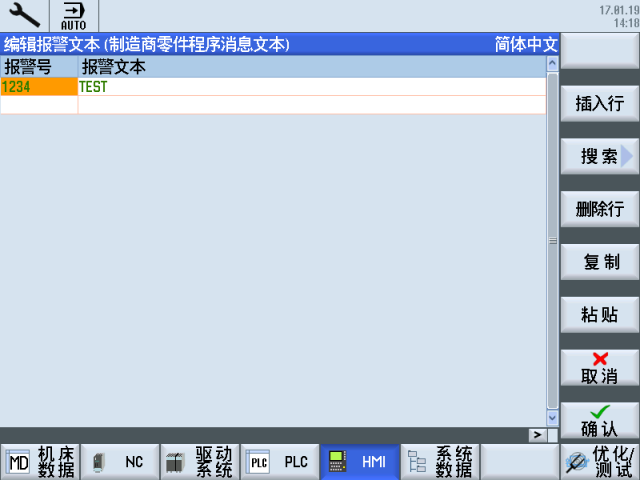

消息文本，即在程序中显示消息，以前我们也介绍过，可以使用指令“MSG”，对于此类消息文本的编辑如下：


在此，报警号的设置比较随意，主要起到标识的作用，后面报警测试中可以看出，信息显示时不会含具体的编号。

举例：

N100 MSG (“$1234”)    ；设置报警标识1234

3. 报警文本测试

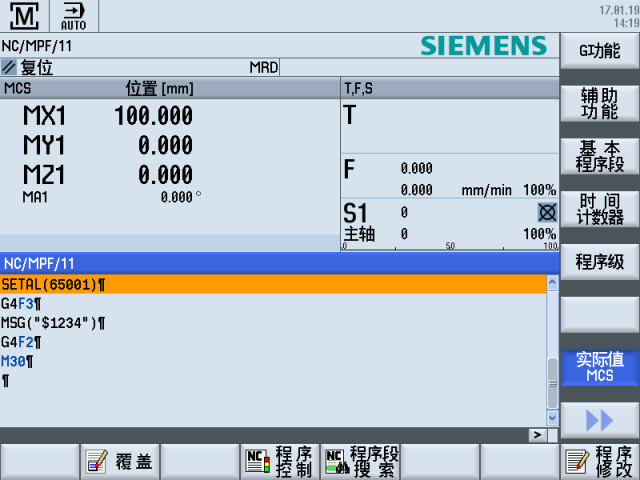

我们编写了一个小程序对于报警进行测试，如下图：

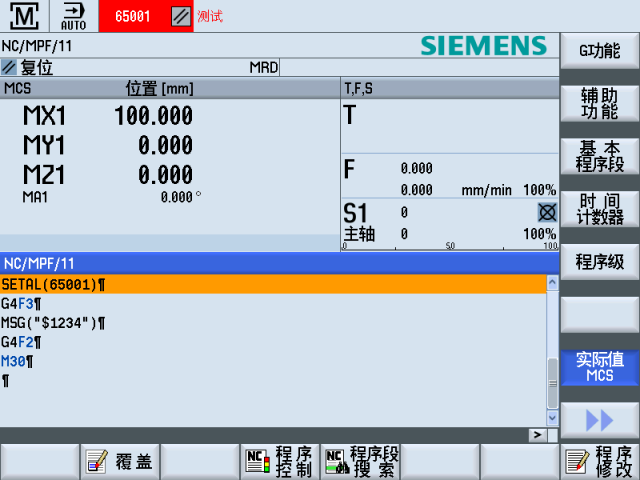

第一个报警显示如下：

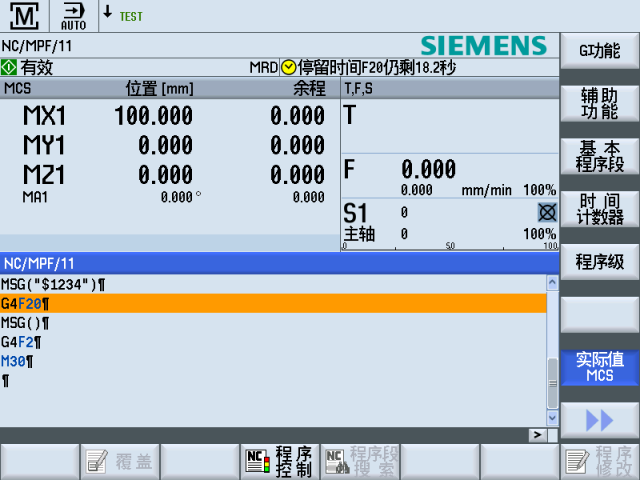

第二个消息显示如下，只显示消息文本，没有实际报警号。

注意：

编辑完报警文本后，一定要进行系统的HMI重启，否则报警信息不会生效。
